スマートフォンやパソコンの中には、目には見えないほど小さなトランジスタが何十億個も詰め込まれています。そのトランジスタを作るうえで重要な材料の一つが、HfO₂（酸化ハフニウム、ハフニア）です。
HfO₂は「high-k（高誘電率）材料」と呼ばれる物質で、半導体のトランジスタでは電流を制御するゲート部分の絶縁膜として利用されています。2000年代以降、従来使われていたSiO₂（酸化シリコン）に代わる材料として実用化され、現在の微細な半導体を支える重要な材料になりました。
さらにHfO₂は近年、ある特定の結晶構造を作ると「強誘電体」になることでも注目されています。強誘電体とは、物質内部に電気的な「向き」を持ち、その向きを外部から電場を加えることで反転できる材料です。この性質を利用すれば、電源を切っても情報を保持できる不揮発性メモリなどへの応用が期待できます。
ところが今回、このHfO₂から一見すると強誘電性とは正反対とも思える性質が見つかりました。
ネブラスカ大学やワシントン大学などの研究チームは、圧縮歪みを加えた単結晶HfO₂薄膜で、隣り合う電気分極が互いに反対方向を向いて並ぶ「反強誘電性（antiferroelectricity）」を実証しました。
しかも驚くべきことに、この反強誘電性はHfO₂を原子数個ほどの厚さまで薄くしても消えませんでした。むしろ薄くするほど反強誘電状態が安定するという、直感に反する振る舞いが確認されたのです。

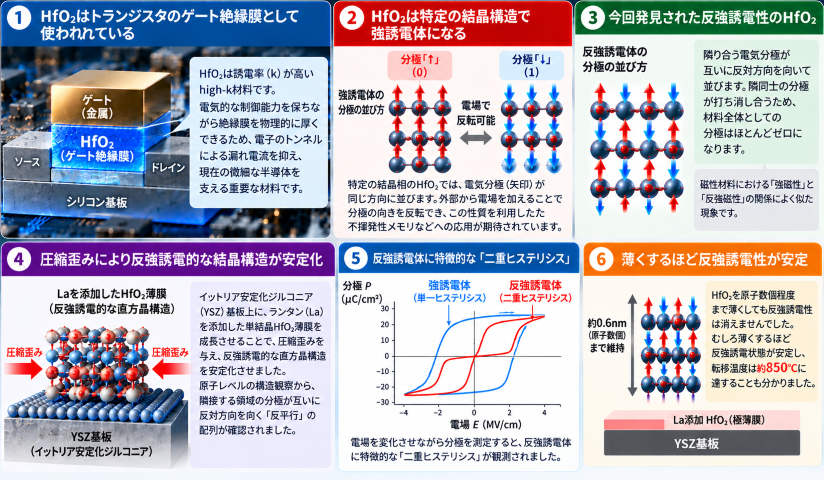

HfO₂は現代の半導体を支える重要材料
トランジスタには、電流を流すか止めるかを制御する「ゲート」と呼ばれる部分があります。かつて、その絶縁膜には主にSiO₂が使われていました。しかし半導体が微細化するにつれて絶縁膜も極端に薄くなり、電子が量子力学的な「トンネル効果」によって絶縁膜をすり抜けてしまうことが問題になりました。
そこで導入されたのが、HfO₂を代表とするhigh-k材料です。誘電率が高いため、電気的な制御能力を保ちながら絶縁膜を物理的には厚くすることができ、漏れ電流を抑えることができます。
たとえばIntelは2007年、45 nm世代のプロセッサにハフニウム系high-kゲート絶縁膜を導入しました。つまりハフニアは、現在の高度な半導体技術につながる重要材料として、すでに長い実用実績を持っているのです。
さらにHfO₂は「強誘電体」にもなる
そんなHfO₂には、もう一つ興味深い性質があります。条件によっては「強誘電体」になるのです。
強誘電体の内部では、プラスとマイナスの電荷の中心がわずかにずれることで生じる「電気双極子」が、同じ方向を向いて並びます。イメージとしては、たくさんの小さな矢印が「↑↑↑↑」とそろっている状態です。
しかも、この矢印の向きは外部から電場を加えることで「↓↓↓↓」のように反転させることができます。この二つの状態を「0」と「1」に対応させれば、情報を記録することができます。
ただし、通常のバルクHfO₂がそのまま強誘電体というわけではありません。HfO₂には複数の結晶構造があり、薄膜化や元素の添加、歪みなどによって特定の極性を持つ結晶相が安定化すると強誘電性が現れます。
このためHfO₂は、従来の半導体技術との相性がよい新しい強誘電材料として研究されてきました。
ところが「反強誘電体」にもなった！
強誘電状態では、電気双極子は
↑ ↑ ↑ ↑ ↑ ↑
のように同じ方向を向いています。ところが反強誘電体では、
↑ ↓ ↑ ↓ ↑ ↓
のように、隣り合う分極が反対方向を向きます。隣同士の分極が打ち消し合うため、材料全体としての分極はほとんどゼロになります。
これは磁性材料における「強磁性」と「反強磁性」の関係によく似ています。小さな磁石が同じ方向を向けば強磁性、交互に反対方向を向けば反強磁性です。それを電気的な分極に置き換えたものと考えるとイメージしやすいでしょう。
強誘電材料として盛んに研究されてきたHfO₂で、その分極が互いに打ち消し合う反強誘電状態が安定して存在するというのが、今回ご紹介する研究の大変面白いところです。
原子レベルで「反対向き」を確認
HfO₂が反強誘電的な振る舞いを示す可能性そのものは、以前から議論されていました。しかし、電気測定で反強誘電体に似た信号が得られただけでは、本当に原子レベルで反強誘電状態が形成されているのかを完全には判断できません。
そこで研究チームは、イットリア安定化ジルコニア（YSZ）基板上に、ランタン（La）を添加した単結晶HfO₂薄膜を成長させました。基板との関係によってHfO₂に圧縮歪みを与え、特定の直方晶構造を安定化させました。
そして原子レベルで構造を観察すると、隣接する領域の分極が互いに反対方向を向く「反平行」の配列が確認されました。さらに電場を変化させながら分極を測定すると、反強誘電体に特徴的な「二重ヒステリシス」も観測されました。
つまり今回の研究では、単に「反強誘電体のような電気特性が出た」というだけではなく、原子構造と電気的な応答の両方からHfO₂の反強誘電状態を確認したことが重要なのです。
薄くすると反強誘電性が壊れるどころか、むしろ安定する
そして今回、もう一つ直感に反する結果が得られました。通常、物質をどんどん薄くしていくと、内部の原子同士が協力して作っていた秩序は不安定になっていきます。三次元の大きな結晶では安定していた性質が、原子数個程度の薄膜では失われてしまうことも珍しくありません。
ところが今回のHfO₂では、薄くすると反強誘電性が消えるどころか、圧縮歪みによって反強誘電的な直方晶構造がより強く安定化しました。研究チームは、反強誘電秩序が約0.6 nmという極薄領域まで維持されることを示しました。これは原子数個程度という驚くほど小さなスケールです。さらに、この極薄領域では反強誘電秩序の転移温度が850℃に達することも示されました。
「薄くすると秩序が壊れる」のではなく、「薄くすることで生じる歪みが、むしろ反強誘電状態を強くする」。ここが今回の研究で最も興味深い結果の一つです。
同じHfO₂なのに、なぜ性質が変わる？
同じHfO₂という化学式でも、原子がどのように並ぶかによって性質は大きく変わります。通常のバルクHfO₂で安定な単斜晶相は基本的に非強誘電性です。一方、薄膜化や元素添加などによって極性を持つ結晶相を安定化すると強誘電性が現れます。
そして今回の研究では、Laを添加した単結晶HfO₂に圧縮歪みを与えることで、反平行な分極を持つ反強誘電的な直方晶相が安定化しました。つまりHfO₂には、原子配列や歪み、膜厚などのわずかな違いによって、「分極を持たない状態」「強誘電状態」「反強誘電状態」という異なる性質が現れる可能性があるのです。
なぜ今回の発見が重要なのか？
反強誘電体は、外部から電場を加えることで反強誘電状態と強く分極した状態を切り替えることができます。この性質を利用して、エネルギーを蓄えるキャパシタ、メモリ、さらには電場による固体冷却などへの応用が研究されています。
しかし、利用できる反強誘電材料の種類はそれほど多くありません。さらに、従来研究されてきた代表的な反強誘電材料には鉛を含むものもあります。その点、HfO₂は鉛を含まず、すでに半導体産業で利用されているCMOS互換性の高い材料です。
しかも今回、反強誘電性が原子数個程度の極薄領域まで維持できることが示されました。将来、実際の半導体プロセスに近い構造でもこの状態を自在に作り分けられるようになれば、現在の半導体技術と組み合わせた新しい超小型デバイスにつながる可能性があります。
すでに半導体材料として使われ、さらに強誘電材料としても研究されてきたHfO₂が、条件を変えることで「反強誘電体」というまったく別の顔まで見せることは、物質科学の面白さを象徴する発見といえるでしょう。
情報源・プレスリリース
原著論文
Xin Li, Guodong Ren, Haidong Lu et al., “Antiferroelectric hafnia down to the 2D limit”, Science, September 24, 2026. DOI: 10.1126/science.ady5526
専門用語の解説
HfO₂（酸化ハフニウム／ハフニア）
ハフニウムと酸素からなる化合物。誘電率が高く、半導体のトランジスタではゲート絶縁膜などに使われています。条件によって強誘電性や反強誘電性を示すこともあります。
強誘電体（Ferroelectric）
物質内部に自発的な電気分極を持ち、その向きを外部から電場を加えることで反転できる材料です。分極の向きを利用した不揮発性メモリなどへの応用が研究されています。
反強誘電体（Antiferroelectric）
隣り合う電気分極が互いに反対方向を向いて並ぶ材料です。通常は分極同士が打ち消し合いますが、強い電場を加えることで分極した状態へ変化させることができます。
high-k材料
誘電率（k）が高い絶縁材料です。トランジスタでは、電気的な制御能力を保ちながら絶縁膜を物理的に厚くできるため、電子のトンネルによる漏れ電流を抑えるのに役立ちます。
電気分極
物質内部でプラスとマイナスの電荷の中心がずれることで生じる電気的な偏りです。本記事では直感的に「小さな矢印」として表現しています。
圧縮歪み
結晶が本来の状態より押し縮められた状態です。原子同士の距離や結晶構造が変化することで、物質の電気的・磁気的性質が大きく変わることがあります。
二重ヒステリシス
反強誘電体で特徴的に見られる電場と分極の関係です。電場によって反強誘電状態と強く分極した状態との間で切り替わることを示します。
CMOS
現在のコンピュータやスマートフォンなどの集積回路で広く使われている半導体技術です。「CMOS互換性が高い」とは、既存の半導体製造技術と組み合わせやすいことを意味します。
